Фирма Philips кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е. первые две или три цифры указывают номинал в омах, а последние - количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4-х символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе.
Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ "0" указывает на резистор с нулевым сопротивлением (Zero — Ohm).
|
Последняя цифра |
Номинал |
|
1 |
100...976 Ом |
|
2 |
1...9.76 кОм |
|
3 |
10...97.6 кОм |
|
4 |
100...976 кОм |
|
5 |
1...9.76 МОм |
|
6 |
10...68 МОм |
|
7 |
0.1...0.976 Ом |
|
8 |
1...9.76 Ом |
|
9 |
10...976 Ом |
|
Символ |
Номинал |
|
0 |
0 Ом |
|
R |
91Ом |

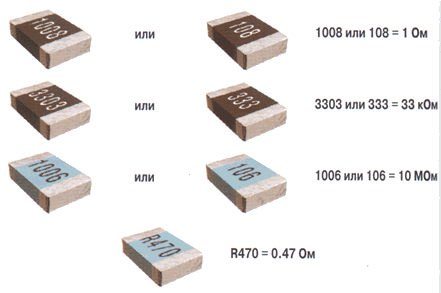

Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм), а всего лишь 0.1 Ом.
Резисторы. Кодовая маркировка фирмы BOURNS
А. Маркировка 3 цифрами.
Первые две цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.
В. Маркировка 4 цифрами.
Первые три цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль децимальной запятой.
С. Маркировка 3 символами.
Первые два символа — цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ — буква, указывающая значение множителя:
S = 0.01;
R = 0.1;
А = 1;
В = 10;
С = 100;
D = 1000;
Е = 10000;
F = 100000.
Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603.
+----------------+----------------+----------------+----------------+ | Код — Значение | Код — Значение | Код — Значение | Код — Значение | +----------------+----------------+----------------+----------------+ | 01 100 | 25 178 | 49 316 | 73 562 | | 02 102 | 26 182 | 50 324 | 74 576 | | 03 105 | 27 187 | 51 332 | 75 590 | | 04 107 | 28 191 | 52 340 | 76 604 | | 05 110 | 29 196 | 53 348 | 77 619 | | 06 113 | 30 200 | 54 357 | 78 634 | | 07 115 | 31 205 | 55 365 | 79 649 | | 08 118 | 32 210 | 56 374 | 80 665 | | 09 121 | 33 215 | 57 383 | 81 681 | | 10 124 | 34 221 | 58 392 | 82 698 | | 11 127 | 35 226 | 59 402 | 83 715 | | 12 130 | 36 232 | 60 412 | 84 732 | | 13 133 | 37 237 | 61 422 | 85 750 | | 14 137 | 38 243 | 62 432 | 86 768 | | 15 140 | 39 249 | 63 442 | 87 787 | | 16 143 | 40 255 | 64 453 | 88 806 | | 17 147 | 41 261 | 65 464 | 89 825 | | 18 150 | 42 267 | 66 475 | 90 845 | | 19 154 | 43 274 | 67 487 | 91 866 | | 20 158 | 44 280 | 68 499 | 92 887 | | 21 162 | 45 287 | 69 511 | 93 909 | | 22 165 | 46 294 | 70 523 | 94 931 | | 23 169 | 47 301 | 71 536 | 95 953 | | 24 174 | 48 309 | 72 549 | 96 976 | +----------------+----------------+----------------+----------------+
Примечание. Маркировки А и В — стандартные, маркировка С — внутрифирменная.
